Automation Osmium

2 Roboter auf unserer Vertikaldrehmaschine „Osmium“

Roboterhandling mit 2 Robotern für kürzeste Taktzeiten bei einer Vertikaldrehmaschine „Osmium“.

Automation Iridium

2 Roboter auf einer Vertikaldrehmaschine „Iridium“ 80/4

Hauptzeitparalleles und synchrones be- und entladen von jeweils 2 Spindeln auf unserer 4-spindeligen Vertikaldrehmaschine „Iridium 80/4“.

Automation Doppelgreifereinheit

Handling Roh- und Fertigteil in einem Bewegungsablauf durch Doppelgreifer.

Automation Palettenumlaufband

Die Werkstücke werden zentriert und berührungslos auf Paletten eines Umlaufbandes als Roh- und Fertigteil transportiert.

Automation Roboter

Für Werkstücke bis Ø 500 mm

Flexibles Werkstückhandling durch Roboter bei unterschiedlichen Ø bis 500 mm bei einer Teilefamilie.

Automation Roboterhandling

Handling in einer Messzelle

Flexibles Handling von zu vermessenden Teilen und Ausschleusung von N.I.O. und SPC-Teilen in einer Messzelle durch Einsatz eines Roboters.

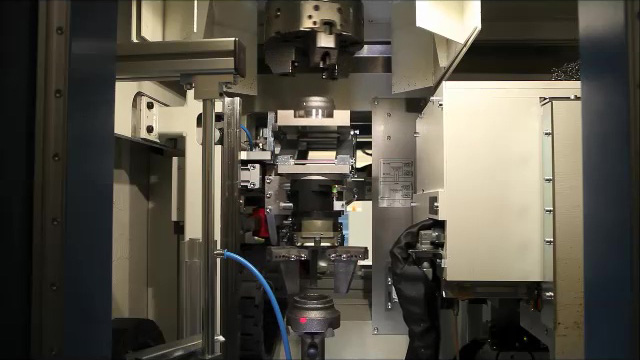

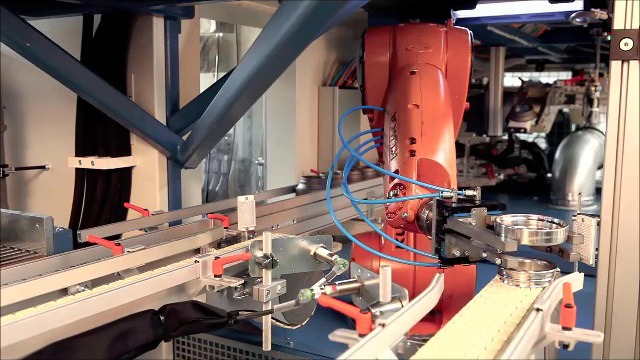

Automation Vertikaldrehmaschine OP10, OP20

OP10, Be- und Entladung über Linearachsen Ladeachse, Querschieber mit Teilegreifer. OP20, Be- und Entladung durch Ladeachse und Roboter.

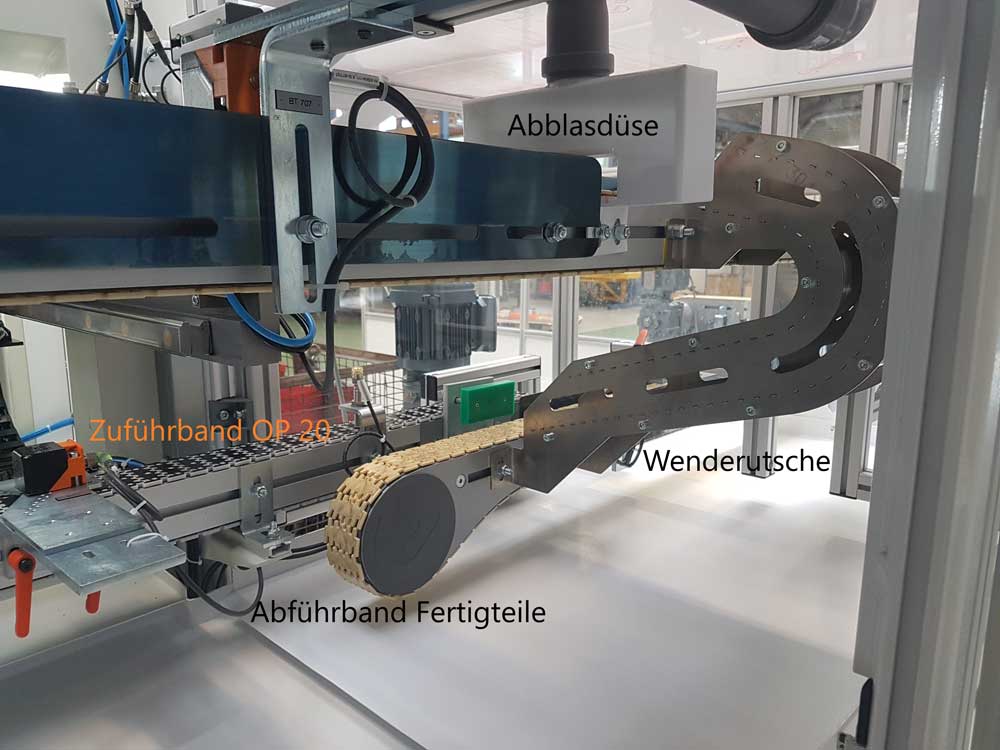

Automation „Iridium 100“

Vertikaldrehmaschine

Zu- und Abfuhr der Werkstücke über je ein Flex-Link-Band, Abblasen der Werkstücke durch Einsatz von einem energieeffizienten Seitenkanalverdichter, das Wenden der Werkstücke für OP20 erfolgt über eine Wenderutsche.

Automation „Iridium 200“

Vertikaldrehmaschine

Seitliche Be- und Entladung und Zuführung der Fertigteile zum Speicher-Rundtisch bei einer Vertikaldrehmaschine „Iridium 200“. Versorgungskonsolen für Aufnahme der pneumatischen Ventilinseln und der Zentralschmierung, Hydraulik und Schaltschrank im rückwärtigen Bereich der Anlage.

Automation Zuführanlage

Für Härte- und Glühanlage

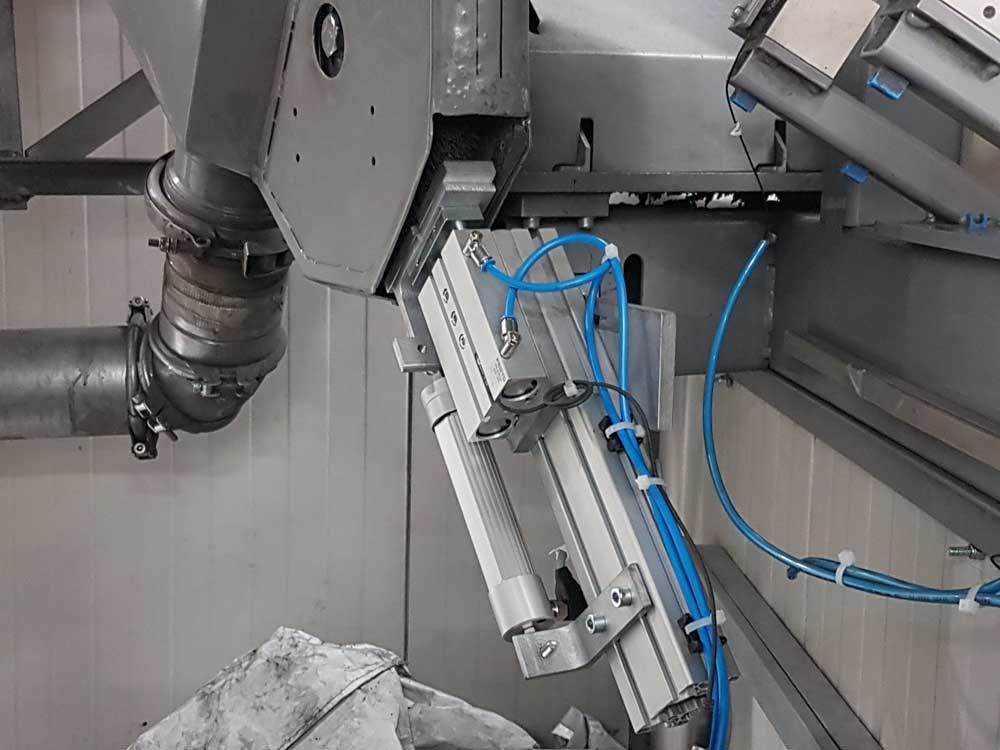

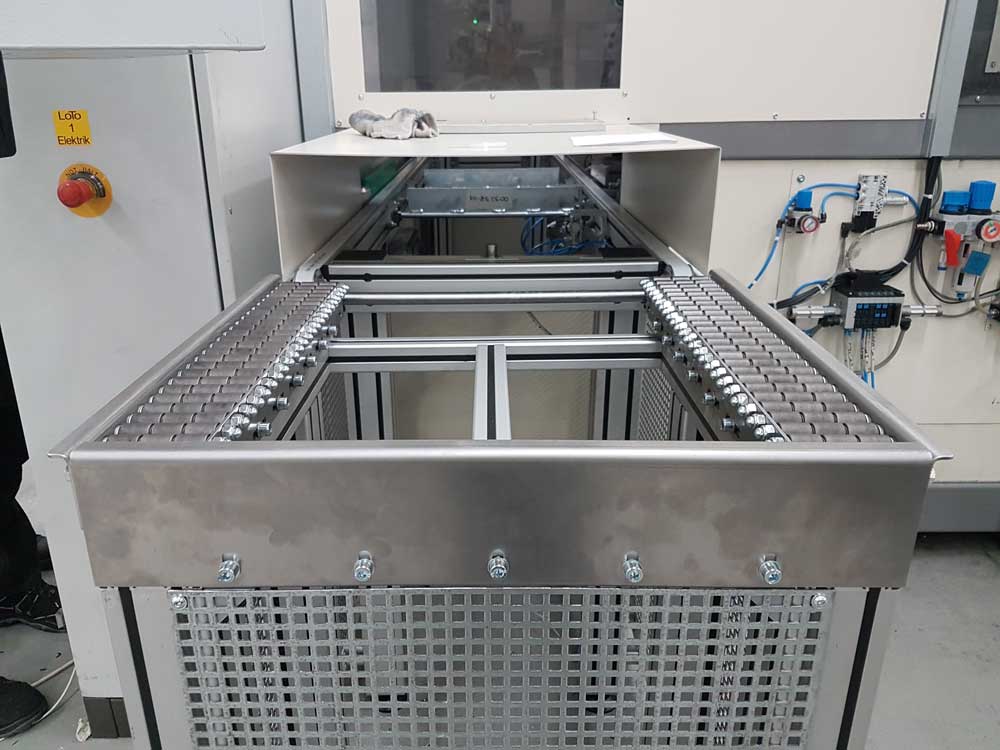

Bürstanlage

Refit und Modernisierung einer Bürstanlage zum Entgraten von Drehteilen mit Roboterhandling.

Postprozessmessung

Zuführung der Werkstücke zur Messstation durch ein Flex-Link-Band und einschleusen in die Messzelle zum vibrationsfreien Messen durch einen Drehteller.

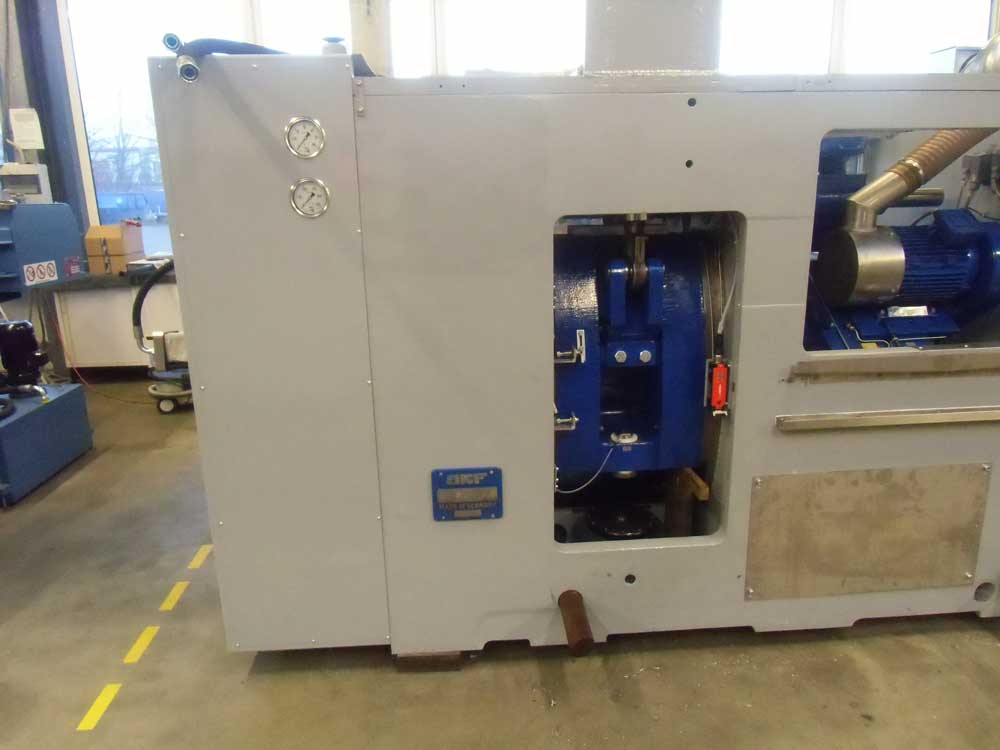

Schneidwerk Ersatzteilpaket

Sondermaschine

Entkernen, Überarbeitung und Neuaufbau einer Sondermaschine vom Urzustand in eine auf heutige techn. Standards und Komponenten…neuer Antriebskasten, neue Hauptspindel, neuer Schwenkantrieb für die Hauptspindel, Elektrik und Steuerung…  angepasste Maschine.

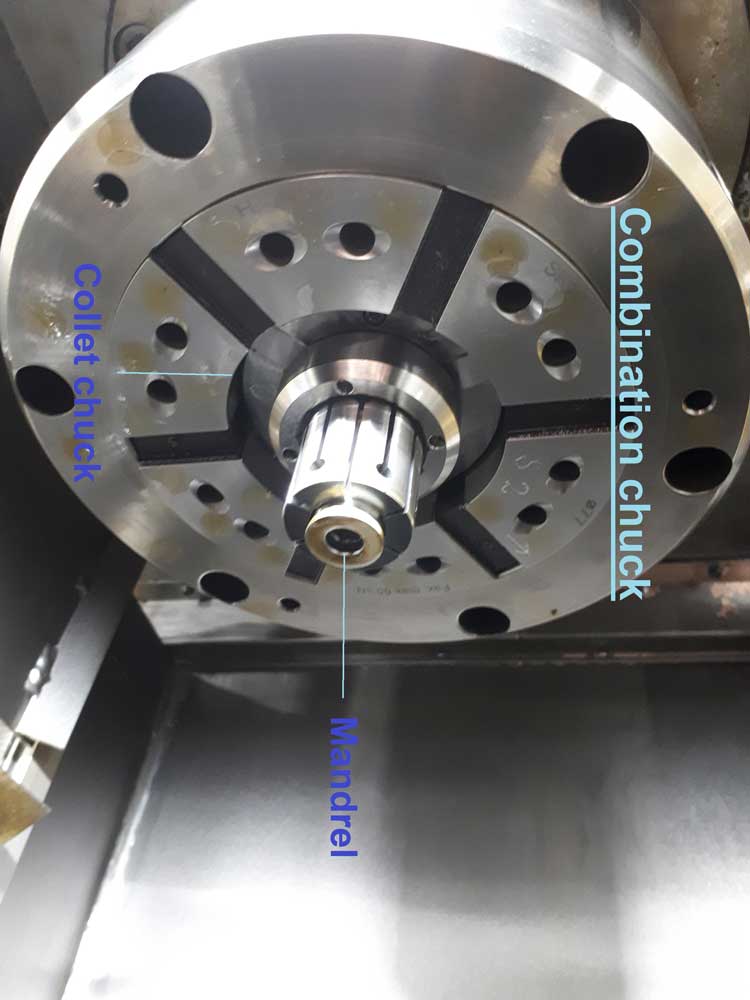

Spannfutter 1

Das Werkstück hat im oberen und unteren Bereich unterschiedliche Ø und wird in einer Stechbearbeitung getrennt. Mit dem Kombinationsspannfutter können die getrennten Werkstücke gleichzeitig im Innen- und Außendurchmesser aufgenommen werden.

Spannfutter 2

Sonderspannfutter zum Spannen eines asymmetrischen Werkstücks. Der Hydraulikzylinder und ein Druckübersetzer sind im Spannfutter integriert und die Lagerung erfolgt mittels Reitstockbügel und großem Kugellager.

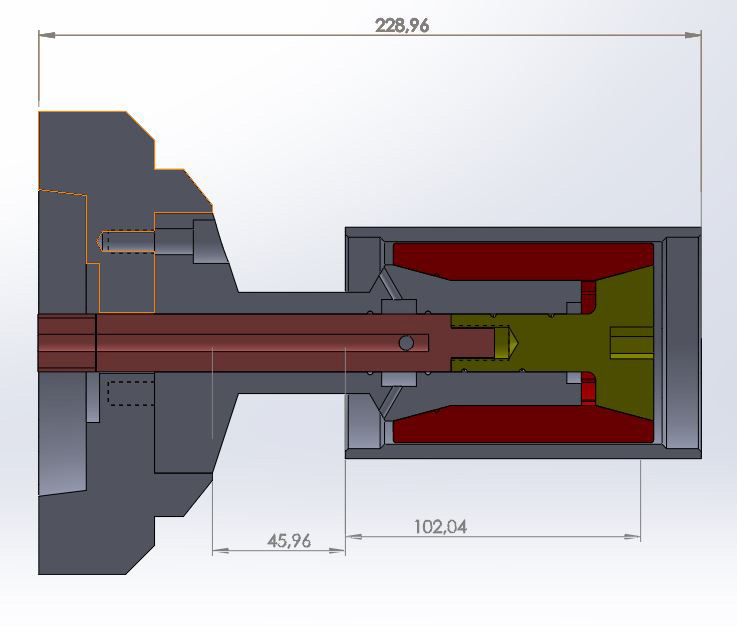

Spannfutter 3

Sonder-Spanndorn zur Innenspannung eines Rohrabschnittes mit Freilassung im oberen Bereich. In dieser Aufspannung kann das Werkstück in einer Aufspannung im unteren und oberen Bereich innen bearbeitet werden.

Universaldurchmessermessgerät

(UDM) in 2 unterschiedlichen Ausführungen

Mit dem UDM 1 können InnenØ bis 175 mm und AußenØ bis 180 mm und mit dem UDM 2 können InnenØ bis 300 mm und AußenØ bis 310 mm gemessen werden.

Vertikaldrehmaschine

„Iridium 100“ in der Montagephase

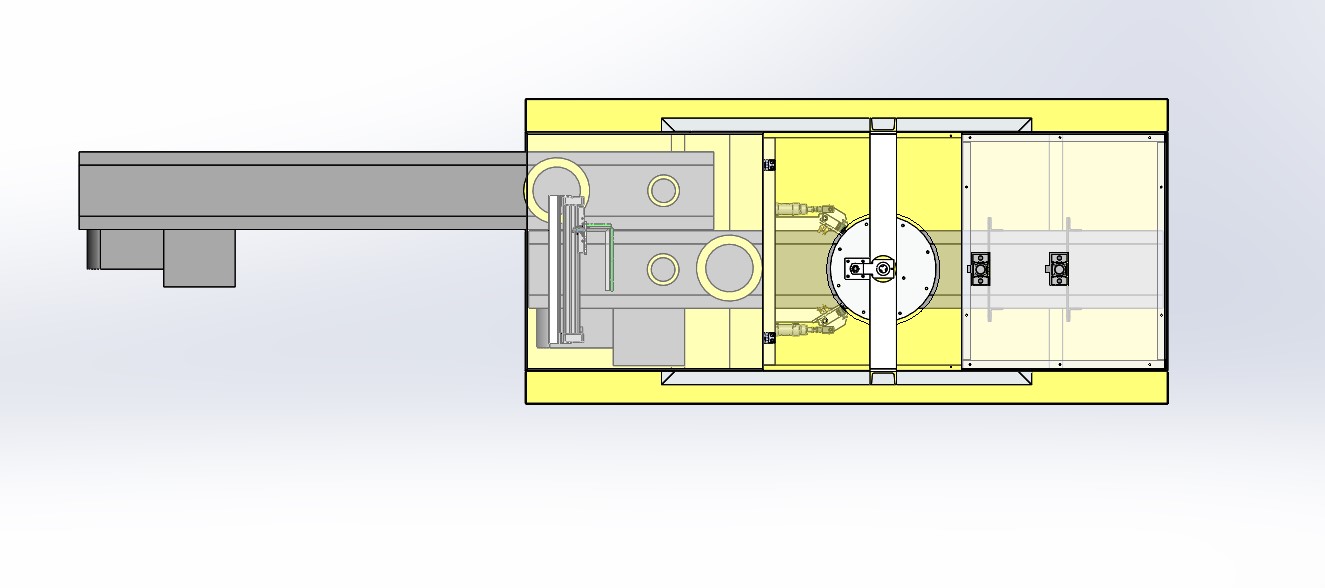

Waschanlage Neukonstruktion

Von der Konstruktion zum Bau einer neuen Waschanlage, die für die Reinigung von mit Kühlschmierstoff behafteten Werkstücken erforderlich ist.

Waschanlage Refit

Umbau und Überholung einer alten Durchlaufwaschanlage.
